试电笔也叫测电笔,简称“电笔”。是一种电工工具,用来测试电线中是否带电。笔体中有一氖泡,测试时如果氖泡发光,说明导线有电或为通路的火线。 接下来,详细为你说下测电笔的构造是怎么样的 测电笔能测多大的电压

1.测电笔的构造是怎么样的

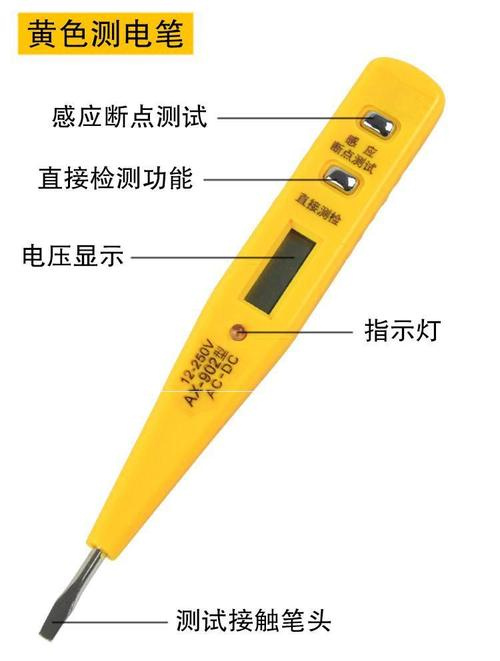

测电笔的结构,一般测电笔有触电极、电阻、氖泡、弹簧和金属端盖(手触极)等部分组成。对于数字式的还有显示屏、指示灯、验电测时键和断电测试键等部分组成。

此外,测电笔的外观有很多种,如像螺丝刀形状的,但不能作为螺丝刀使用的,不能用它紧固螺钉,拆卸螺丝的。还有一些新型的测电笔,像数字式的,不但能观察到导线有没有电,还能测出电压的数值来。另外,有些电工朋友使用的测电笔是感应型的,使用起来非常方便。测电笔种类有很多,增加了电工们的选择余地。

2.测电笔能测多大的电压

1、普通试电笔测量电压范围在60V—500V之间,低于60伏时试电笔的氖管可能不会发光,高于500伏不能用普通试电笔来测量,否则容易造成人身触电。

2、使用时注意手指必须接触金属笔挂(钢笔式)或试电笔顶部的金属螺钉(螺丝刀式),使电流由被测带电体经测电笔和人体与大地构成回路。只要被测带电体与大地之间电压超过60V时,氖管就会起辉发光,观察时应将氖管窗口背光面向操作者。
